Allgemeines Ereignis definieren

Allgemeines Ereignis betrifft Parameter wie: Effektivwert von Spannung/Strom, THD, Unsymmetriefaktoren, Wirk/Blind- und Scheinleistungen, verschiedene Phasenverschiebungen, Frequenzen, Impedanzen, einzelne Oberschwingungen usw..

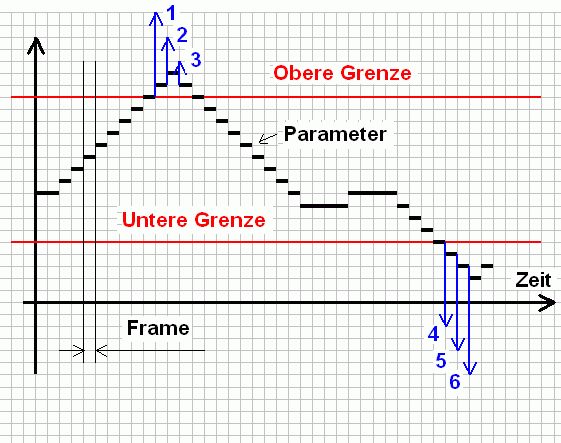

Auf dem Bild sind die ersten 6 Ereignissen angezeigt. Nach der Definition dieser Art von Parameter bleiben ihre Werte innerhalb eines Frames konstant, was auf dem Bild nachzusehen ist.

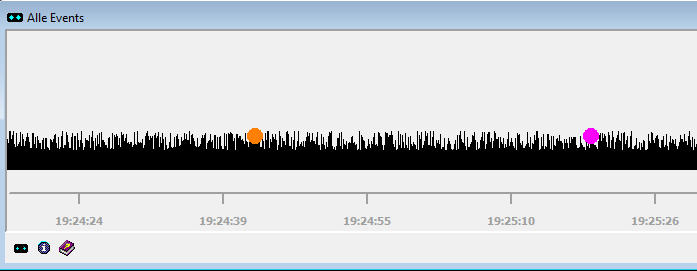

Jedes Event bei der Definition im IWK-System kann mit einer Begleitfarbe ergänzt werden. Bei der späteren Analyse im Anator und PQexplorer wird dann diese Farbe das Info über Event immer begleiten: Wie auf dem Bild unten zu sehen ist.

"Bezeichnung": der Name des Ereignisses.
"Parameterauswahl": Auswahl des Parameters des Ereignisses.
 "Grenzwert": bestimmt den Events-Trigger.
Wenn die Checkbox "nicht definiert" markiert wird, wird das Ereignis für diese Grenze nicht registriert.
Es darf nur eine Grenze als "nicht definiert" markiert werden.
